МП2-У, ВП2-У, МВП2-У
Манометры, вакуумметры, мановакуумметры

МП2-У, ВП2-У, МВП2-У

ТУ 25-02.180335-84

Манометры, вакуумметры и мановакуумметры показывающие МП2-У, ВП2-У и МВП2-У предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена.

  • Тип прибора:
    Манометры, вакуумметры и мановакуумметры показывающие
  • Диаметр корпуса (мм):
    60
  • Степень защиты:
    IP42
  • Класс точности:
    2.5; 1.5 - по заказу
  • Климатическое исполнение:
    У2
    ВАРИАНТЫ ИСПОЛНЕНИЯОПЦИИ
    • Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
    • Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена
    • Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
    • Экспортное исполнение - по заказу приборы изготавливаются для поставки на экспорт
    • Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
    • Заводской номер - все приборы поставляются с заводским номером
    • Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
    • Пломбировка - все приборы поставляются с пломбой-наклейкой
    ГАРАНТИИ ИЗГОТОВИТЕЛЯ

    Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

    Средний срок службы - не менее 10 лет.



    Поверка приборов:
    Все приборы при выпуске из производства поверяются метрологической службой, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.
    Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
    По требованию потребителя:
    • отметка о первичной поверке ставится в паспорте на прибор;
    • отметка о первичной поверке ставится на стекле прибора;
    • приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службы ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
    Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
Тип прибораМанометры, вакуумметры, мановакуумметры
Диаметр корпуса (мм)60
Степень защитыIP42
Класс точности2.5; 1.5 - по заказу
Климатическое исполнениеУ2
Температура окружающей средыот минус 60 до плюс 60 °С
Температура измеряемой средыот минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 100 °С (рекомендовано применение охладительных устройств)
ФланецОтсутствует; Задний; Передний
Расположение штуцераРадиальное; Осевое
ВиброзащитаL3 (от 5 до 25 Гц с амплитудой 0,1 мм)
Межповерочный интервал2 года
КорпусСталь
СтеклоЛитое
Трубчатая пружинаМедный сплав; Железоникелевый сплав
ДержательМедный сплав
МеханизмМедный сплав; Нержавеющая сталь
Резьба присоединительного штуцераМ12*1,5-8g; G1/4-B; R1/4; К1/4 (для осевого исполнения только М12х1,5-8g)
Масса приборане более 0.15кг
    ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ

    Наименование прибора
    		Диапазон, Па
    		Диапазон, кгс/см2
    ВП2-У
    		-100...0 кПа
    		-1...0 кгс/см2
    МВП2-У
    		-100...150 кПа
    		-1...1,5 кгс/см2
    -100...150 кПа
    		-1...1,5 кгс/см2
    -100...300 кПа
    		-1...3 кгс/см2
    -100...500 кПа
    		-1...5 кгс/см2
    -0,1...0,9 МПа
    		-1...9 кгс/см2
    -0,1...1,5 МПа
    		-1...15 кгс/см2
    -0,1...2,4 МПа
    		-1...24 кгс/см2
    МП2-У
    		0...100 кПа
    		0...1 кгс/см2
    0...160 кПа
    		0...1,6 кгс/см2
    0...250 кПа
    		0...2,5 кгс/см2
    0...400 кПа
    		0...4 кгс/см2
    0...600 кПа
    		0...6 кгс/см2
    0...1 МПа
    		0...10 кгс/см2
    0...1,6 МПа
    		0...16 кгс/см2
    0...2,5 МПа
    		0...25 кгс/см2
    0...4 МПа
    		0...40 кгс/см2
    0...6 МПа
    		0...60 кгс/см2
    0...10 МПа
    		0...100 кгс/см2
    0...16 МПа
    		0...160 кгс/см2
    0...25 МПа
    		0...250 кгс/см2
    0...40 МПа
    		0...400 кгс/см2
    0...60 МПа
    		0...600 кгс/см2

СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: МП2-УУ2 - 16 MPa - ФОШ - G1/4 - П.П.С - Табл.

Тип прибора » МП2-У
» ВП2-У
» МВП2-У		 Манометр
 Вакуумметр
 Мановакуумметр
Климатическое исполнение» У2

Верхнее значение
диапазона показаний		см. в таблице
Единица измерения» kgf/cm2
» kPa
» MPa


Класс точности» 2.5 (базовое)
» 1.5


Измеряемая среда » -//- (базовое)
» Ац
» Кис

 Ацетилен
 Кислород
Конструктивное исполнение» -//- (базовое)
» ОШ
» Ф
» Ф-ОШ

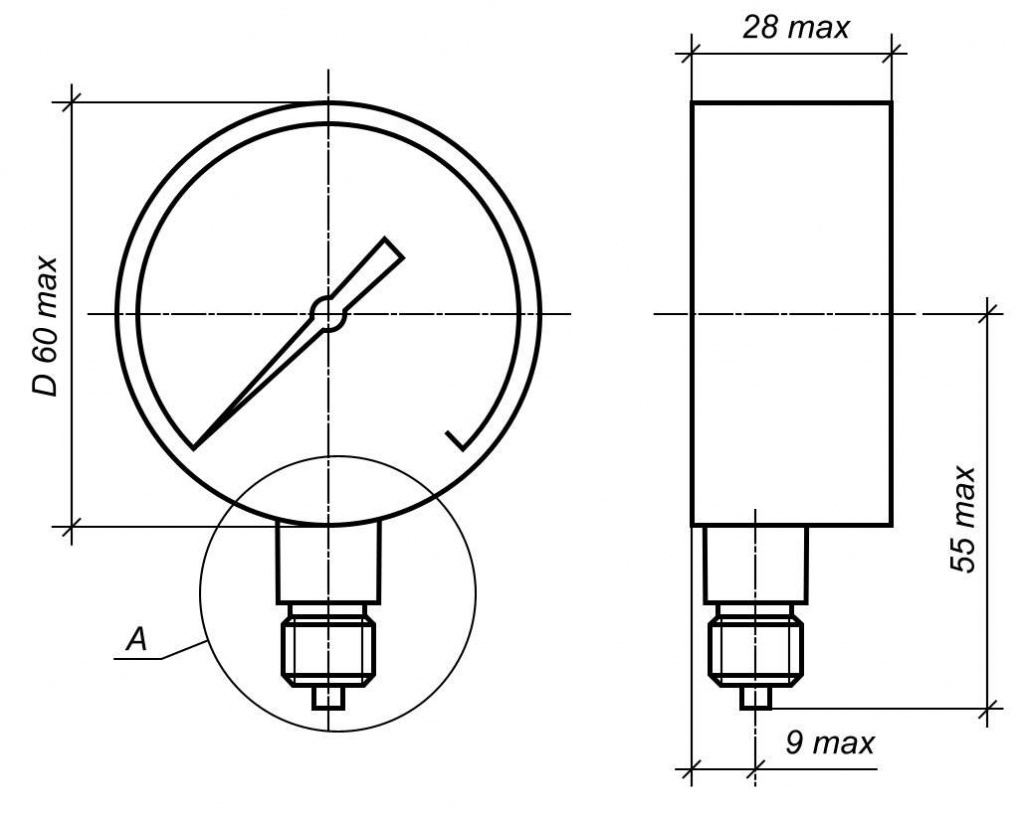

 Радиальный штуцер без фланца

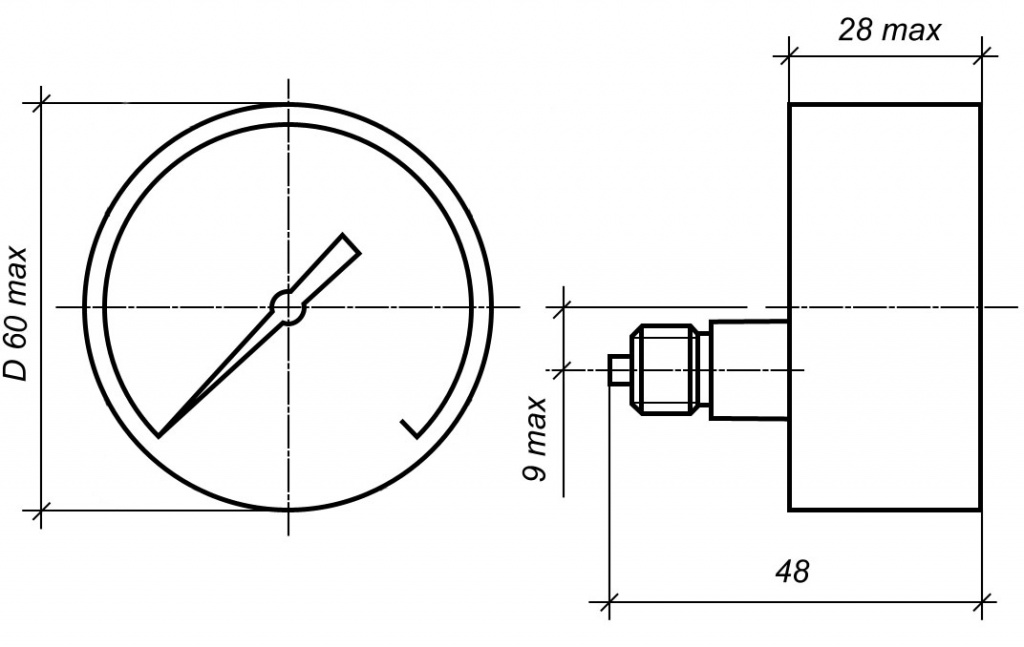

 Осевой штуцер без фланца

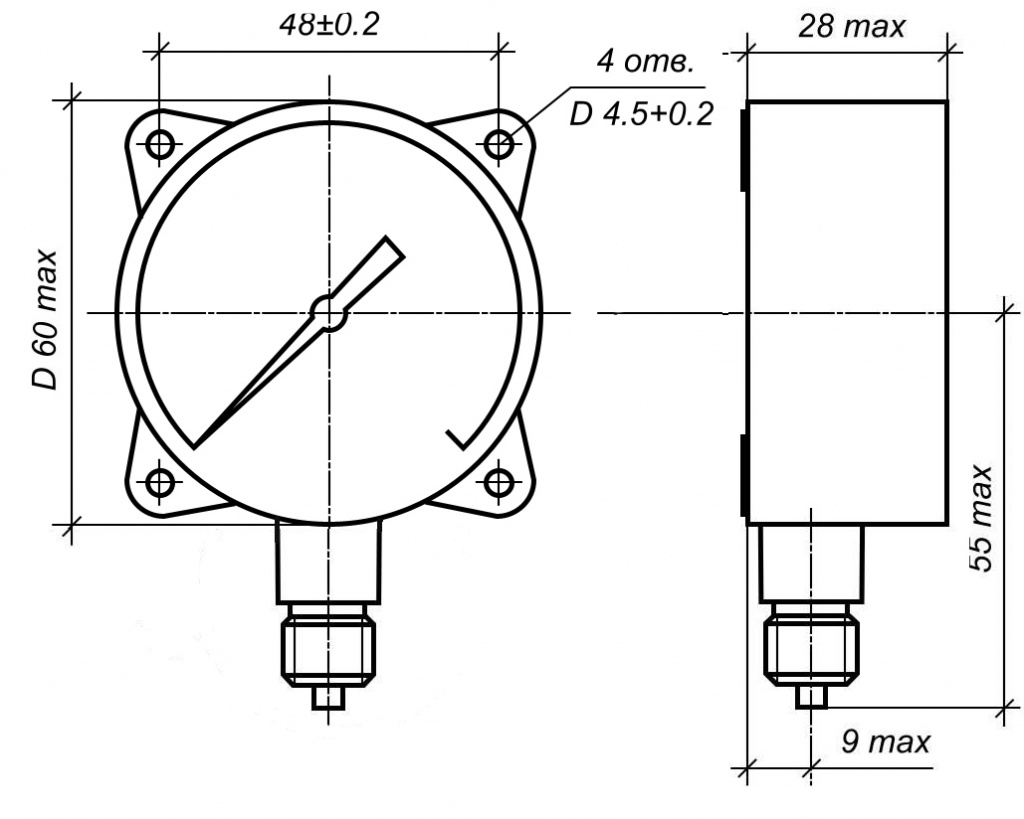

 Радиальный штуцер с задним фланцем

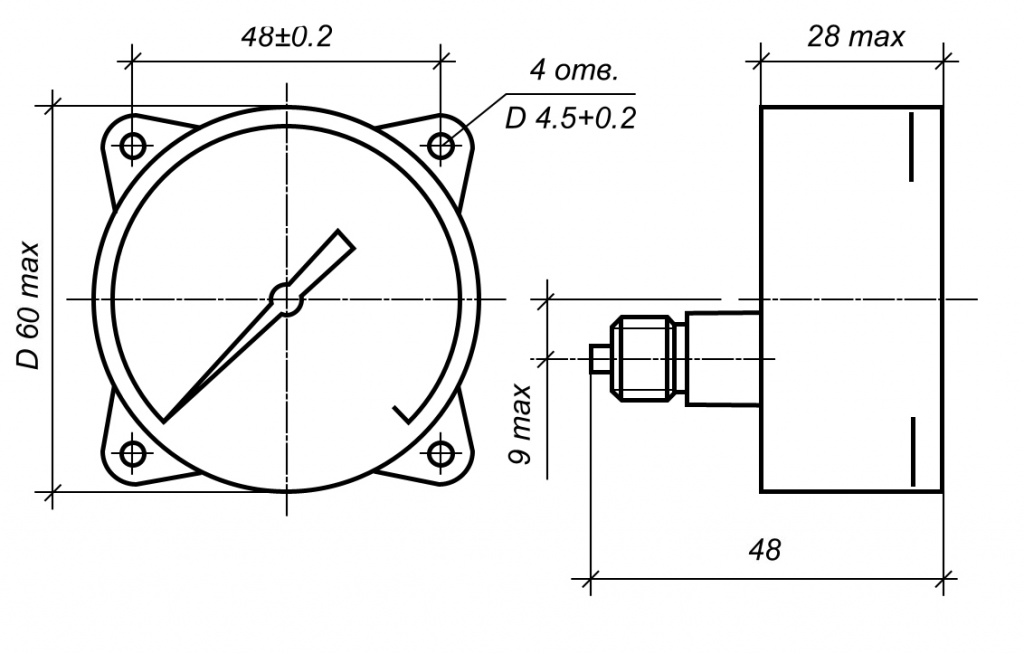

 Осевой штуцер с передним фланцем
Степень защиты» IP42
Резьба штуцера» M12x1.5 (базовое)
» G1/4
» R1/4
» K1/4


Дополнительные
требования		» Обезж.
» Э
» Черта
» Табл.
» П.П.С
» П.П.Пас
» ЦСМ
» Свидет.		 Обезжиривание
 Экспортное исполнение
 Черта на шкале
 Табличка
 Отметка о первичной поверке на стекле
 Отметка о первичной поверке в паспорте, присвоение номера
 Поверка ЦСМ
 Выдача свидетельства о поверке прибора
