Погружной измеритель-сигнализатор уровня

ПСУ

ТУ 25.51.70-067-00225590-2022


Погружной измеритель-сигнализатор уровня ПСУ предназначен для работы в системах автоматического управления, контроля и регулирования производственных процессов с целью сигнализации достижения заданного значения уровня различных сред (негорючих некристаллизующихся жидкостей, сыпучих материалов) и преобразования бесконтактного их воздействия в унифицированный сигнал постоянного тока.

ПСУ может применяться в насосных станциях с открытыми резервуарами, очистных сооружениях, местах хранения сыпучих материалов, в бассейнах различного назначения, в резервуарах канализационных насосных станций, а также в технологических емкостях с веществами, неагрессивными по отношению к материалам оболочки ПСУ.

  • Тип прибора:
    Погружной измеритель-сигнализатор уровня
  • Степень защиты:
    IP68
  • Температура окружающей среды:
    от минус 25 до плюс 75 °С
    Максимальное количество датчиков: 10 шт.
    Минимальный шаг установки датчиков: 80 мм
    Зона срабатывания датчиков: 10 мм, визуально обозначена на корпусе ПСУ
    Корпус - многослойная оболочка, состоящая из двух частей:
    - внутренняя часть - армирующая вставка (сплав Д16 ГОСТ 4784),
    - наружная часть - защитная коррозионностойкая оболочка (ПВХ-С-7059-М ГОСТ 14332).
    Степень защиты: IP68
    Температура окружающего воздуха и контролируемой среды: от минус 25 до плюс 75 °С
    Выходной сигнал:

    - при установке датчика в количестве 1 шт. - дискретный сигнал (тип PNP),
    - при установке датчика в количестве от 2 до 10 шт. - унифицированный сигнал постоянного тока (4-20) мА (по требованию потребителя - дискретный сигнал (тип PNP))

    Напряжение питания: 24 ±1,2 В
    Потребляемая мощность: не более 5 Вт
    Сопротивление нагрузки с выходным сигналом от 4 до 20 мА: от 0,2 до 250 Ом
    Средний срок службы: не менее 10 лет
    Масса: в зависимости от модификации от 3 до 20 кг

    Состав КМЧ:
     Код КМЧ Муфта обжимная М63х1,5

    Монтажный
    кронштейн с обжимной муфтой

           Применяемость

    111

    1

    -

    Для закрытого монтажа
    112-

    1

    Для открытого монтажа

    Пример монтажа ПСУ в крышку закрытого резервуара с использованием монтажного комплекта 111
    Пример монтажа ПСУ на стену для контроля уровня сред в открытых резервуарах, с использованием монтажного комплекта 112


    ГАРАНТИИ ИЗГОТОВИТЕЛЯ

    Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).


    Средний срок службы - не менее 10 лет.

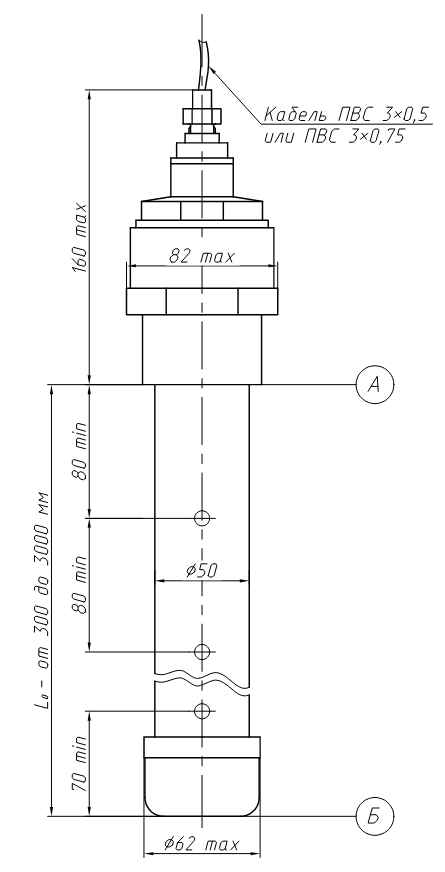

    ГАБАРИТНЫЙ ЧЕРТЕЖ

Разрешительные документы (Россия).

Декларация о соответствии ПСУ


Руководства по эксплуатации.

Руководство по эксплуатации ПСУ

    СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА

      Пример обозначения: ПСУ - 2500 - А - 1/300 - 2/500 - 3/800 - 4/100 - 42 - 10 - 111
      Погружной измеритель-сигнализатор уровня с длиной погружной части 2500 мм, с четырьмя датчиками, установленными на отметках 300, 500, 800 и 1100 мм относительно базовой поверхности А, токовым выходом 4-20 мА, кабелем длиной 10 м, с комплектом монтажных частей КМЧ 111 для закрытого монтажа в резервуаре.

      Тип прибора » ПСУ
      Погружной сигнализатор уровня
      Глубина погружения, мм» от 300 до 3000 мм

      Базовая поверхность» А
      » Б
      см. габаритный чертеж
      Номер датчика» от 1 до 10

      Расстояние от базовой поверхности
      А или Б до датчика, мм
      » от 80 мм
      прописывается через "/" после
      соответствующего номера датчика
      Код выходного сигнала» PNP
      » 42
      дискретный
      от 4 до 20 мА
      Длина кабеля, м
      » от 1 м
      размер кратный 1 м
      Наличие КМЧ» см. таблицу
